耐高压绝缘柱 High Voltage Insulator
 |
BMC+镀锌钢螺母
|
| |
|

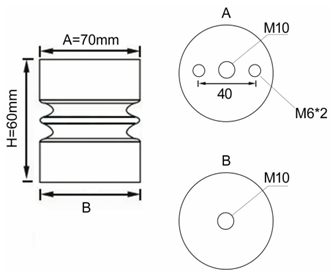

Part No.
|
CS-7060-M10+2M6-C
|
|
|
|
BMC+镀锌钢螺母
|
| |
|

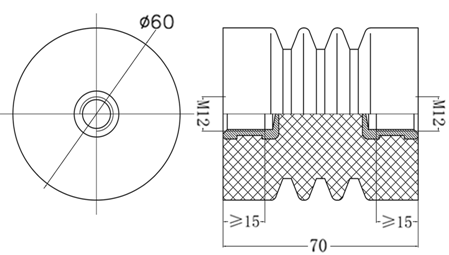

Part No.
|
CS-7060-M12X15-C
|
|
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
|
■工作温度:-40~+140°C
■嵌件:黄铜，铁,铝,不锈钢;嵌件部分:螺钉、螺杆、螺母皆可，外露或内嵌尺寸根据应用环境选型
■材料:不饱和聚酯树脂玻璃纤维增强模压塑料(BMC)( SMC)
■颜色、 嵌件、材料性能可依客户需求定制
■Unit:mm
|
|
高度
|
卡部
|
直径
|
规格
|
|
13.1
|
15.3
|
21
|
EL13.1*Ф15.3 BMC红
|
|
20
|
260
|
28
|
EL20*Ф260 M6×6 M6×6 PF黑
|
|
20.6
|
41
|
7.5
|
EL20.6*Ф41 M4×7 M5×8 EMC黑
|
|
21.19
|
68
|
40
|
EL21.19*Ф68 M5×6.5 M3×6.5 BMC红
|
|
22.8
|
7.2
|
21
|
EL22.8*Ф7.2 BMC红
|
|
25
|
28
|
48
|
EL25*Ф28 M6×8 M6×8 BMC黑
|
|
25
|
25
|
25
|
EL25*Ф25 M6×8 M6+9 BMC黑
|
|
28
|
20
|
20
|
EL28*Ф20 M5×9 M4×6 PF红
|
|
35.5
|
14.5
|
12
|
EL35.5*Ф14.5 D4×4 M5+16 PF黑
|
|
42
|
30
|
40
|
EL42*Ф30 M8×14 M8×14 BMC红
|
|
45
|
20
|
18
|
EL45*Ф20 M6×8 M6×8 BMC红
|
|
50
|
50
|
50
|
EL50*Ф50 M10×10 M10×10 BMC红
|
|
60
|
60
|
60
|
EL60*Ф60 M10×10 M10×10 BMC红
|
|
65
|
54
|
101
|
EL65*Ф54 M16×20 M16×20 SMC棕黄
|
|
65
|
18
|
18
|
EL65*Ф18 D6×6.5 M8+20 PF黑
|
|
75
|
40
|
40
|
EL75*Ф40 M8×10.5 M8×10.5 PF红
|
|
86
|
24
|
20.5
|
EL86*Ф24 D6×6.5 M10+35 PF黑
|
|
90
|
21
|
20
|
EL90*Ф21 M8×10 M8×10 DMC红
|
|
112
|
21
|
18
|
EL112*Ф21 D6×6.5 M8+71.5 PF黑
|
|
150
|
24
|
21
|
EL150*Ф24 D6×6.5 M10+107 PF黑
|
|
230
|
30
|
20
|
EL230*Ф30 M4×12 M8×14 SMC白
|
|
