执手锁 Handle Lock

特征
1.材质：锌合金锁体、螺母，镀锌锁片
2.表面处理：镀亮铬
3.适用门板厚度：1~7mm
4.锁片开孔：□10×10(HL-AB701-1)□8×8(HL-AB701-2, HL-AB701-3)
5.备注：带挂系列手柄只可顺时针转90°常规锁可顺时针转60°或逆时针转60°另可定制转动90°
6.材质：锌合金 7.表面处理：电镀

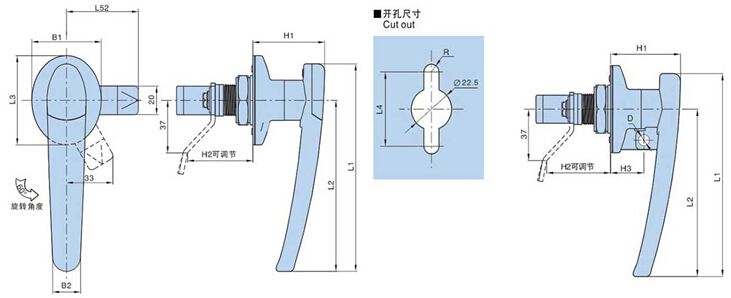

Part No.		L1	L2	L3	L4	B1	B2	H1	H2	R	D
有锁芯	无锁芯带挂	L1	L2	L3	L4	B1	B2	H1	H2	R	D
HL-AB701-1-1	HL-AB701-1-2G	145.5	120.0	62.5	40.0	50.0	20.0	52.0	43.5	4.2	8.0
HL-AB701-2-1	HL-AB701-2-2G	118.0	95.0	49.5	32.0	40.0	16.0	46.0	36.0	3.6	8.0
HL-AB701-3-1	HL-AB701-3-2G	103.5	85.0	46.5	32.0	38.0	14.0	42.0	36.0	3.6	7.0
